एकल शाखा

छोटो विवरण:

SML EN877 निर्माण जल निकासीको लागि कास्ट फलामको पाइप फिटिंग

45° एकल शाखा 88° एकल शाखा

मानक: BS EN877/DIN 19522/ISO6594

सामाग्री: खैरो कास्ट फलाम ISO185

कोटिंग: इपोक्सी राल पेन्ट र पाउडर इपोक्सी

रंग: रातो वा खैरो

मार्किंग: OEM वा M-Tub वा ग्राहकहरूको आवश्यकताहरूमा

उत्पत्ति स्थान: चीन

आवेदन: पानी निकास

तन्य शक्ति min.150Mpa

अधिकतम ब्रिनेल कठोरता HB260

नुन स्प्रेको लागि आन्तरिक कोटिंग प्रतिरोध: कम्तिमा 350h, सामान्य 700 घण्टा।फोहोर पानीको प्रतिरोध: कम्तिमा 30 दिन 23 ℃ मा।

PH2 देखि PH12 सम्म कम्तिमा 30 दिन 23 ℃ मा रासायनिक प्रतिरोध।

तापमान साइकल चलाउन प्रतिरोध: 1500 चक्र 15-93 ℃ बीच।


उत्पादन विवरण

उत्पादन ट्यागहरू

प्रकार:

45° एकल शाखा

एकल b1
नाममात्र आकार DN1 DN2 L X1 X2 X3
40 40 160 45 ११५ ११५
50 40 160 45 ११५ ११५
50 50 १८५ 50 १३५ १३५
70 50 १९० 40 १५० १५०
70 70 २१५ 55 160 160
75 50 १९० 50 १४० १४०
75 75 २२५ 65 160 160
१०० 50 २०० 35 १६५ १६५
१०० 70 २३५ 50 १८५ १८५
१०० 75 230 55 १७५ १७५
१०० १०० २७५ 70 २०५ २०५
१२५ 50 २०५ 20 १८५ १८५
१२५ 70 २४० 40 २०० २००
१२५ 75 २५० 50 २०० २००
१२५ १०० 280 60 220 220
१२५ १२५ ३२० 80 २४० २४०
१५० 70 २४५ 30 २१५ २१५
१५० 75 २५५ 40 २१५ २१५
१५० १०० २९५ 55 २४० २४०
१५० १२५ ३२५ 70 २५५ २५५
१५० १५० ३५५ 90 २६५ २६५
२०० 70 २५५ 15 २४० २४०
२०० १०० ३०५ 40 २६५ २६५
२०० १२५ ३३५ 55 280 280
२०० १५० ३७५ 75 ३०० ३००
२०० २०० ४५५ ११५ ३४० ३४०
२५० १५० ४०५ 55 ३५० ३५०
३०० १०० ३५० 5 ३४५ ३४५
३०० १५० ४१५ 35 ३८० ३८०
३०० २०० ४३५ 70 ४१५ ४४०

88° एकल शाखा

singleb2
नाममात्र आकार DN1 DN2 L C X1 X2 X3
50 50 १४५ 20 79 66 80
70 50 १५५ 21 83 72 90
70 70 १८० 21 97 83 95
75 50 १८० 22 95 85 90
75 75 १८० 22 95 85 95
१०० 50 १७० 22 94 76 १०५
१०० 70 १९० 22 १०२ 88 ११०
१०० 75 १९० 21 १०५ 85 ११०
१०० १०० 220 22 ११५ १०५ १२०
१२५ 50 १८० 25 98 82 १२०
१२५ 70 २०० 25 १०७ 93 १२५
१२५ 75 २०५ 25 ११० 95 १२५
१२५ १०० २३५ 25 १२५ ११० 130
१२५ १२५ 260 25 १३७ १२३ १३५
१५० 50 २०० २७.५ १०० १०० १४०
१५० 70 २१५ २७.५ ११५ १०० १४०
१५० १०० २४५ २७.५ 130 ११५ १४५
१५० १२५ २७५ २७.५ १४७ १२८ १५०
१५० १५० ३०० २७.५ १५८ १४२ १५५
२०० १५० ३२५ ३२.५ १७३ १५२ १८५
२०० २०० ३७९ 35 १९६ १८१ २०२
२५० १५० ३६४ 32 १९१ १७१ २२८
२५० २५० ४७० 38 २४४ २२६ २४४
३०० १०० ३४८ 30 १८४ १६४ २५२
३०० १५० ४०४ 33 २१२ १९२ २५८
३०० २०० ४५५ 35 २३५ 220 २६५
३०० २५० ५२६ 36 २७३ २५३ २७१
३०० ३०० ५४८ 44 २८३ २६५ २८३

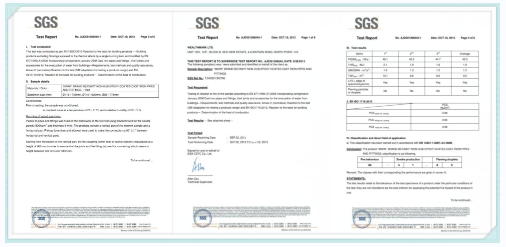

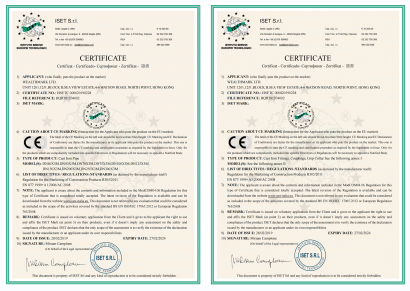

प्रमाणीकरण:

en877
